AutoCADでの作図手順
今回は、時短テクニックを交えながら、AutoCADで傾斜した長方形の壁芯から建物の柱・壁・間仕切り壁までを作図する手順をご紹介します。
✅ 時短ポイント
- 壁芯を傾斜した長方形で一気に作図
- 壁をマルチライン（MLINE）で効率的に描画
🛠 作図の順番
- 壁芯を一点鎖線で作図
- 柱を配置
- 壁を作図（マルチライン）
- 間仕切り壁の作図
それでは、詳しく説明していきましょう
🔹 壁芯（芯線）の作図
長方形コマンドを使って、傾斜した長方形を作図します。
→ 作図中に**回転角度（Rotation）**を指定することで、斜めの長方形が描けます。
作図した長方形を**分解（EXPLODE）**して、辺ごとに線として扱えるようにします。
※傾いた長方形の描き方は、こちらのサイトや動画で説明しています。

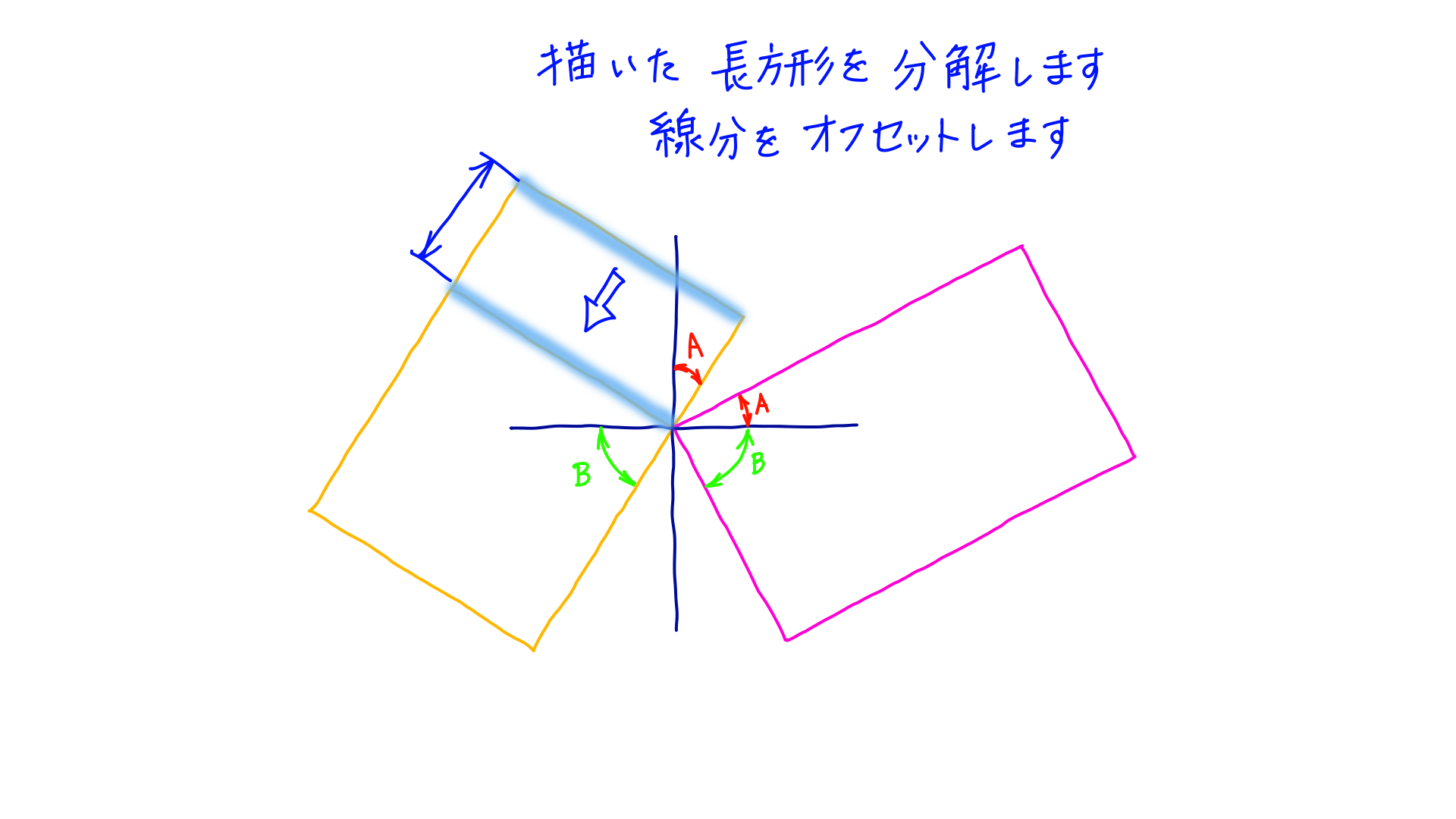

辺の線分をオフセットして、壁の厚み分を確保します。
一方の辺からオフセットしたら、交点を基準にして右側の壁芯も同様に描きます。
それぞれの線を**延長（EXTEND）または長さ変更（LENGTHEN）**して、交点がきちんと交差するように調整します。
ここまで実線で描いていた場合は、ここで芯線を、一点鎖線（中心線）に変更します。
🔹 柱の作図
柱も長方形コマンドで作図します。
最初の柱を図面の基準芯に合わせて作図し、**複写（COPY）**で他の位置にも配置します。
→ 右側の柱は同じ角度で複写可能です。
→ 左側の柱は角度が異なるため、新たに作図してから複写しましょう。
🔹 壁の作図（マルチライン）
壁は**マルチライン（MLINE）**で描きます。
作図前に次の設定を確認します：
- S（尺度）：壁の厚みを設定
- J（位置合わせ）：芯・内側・外側 など、基準を設定
作図後、必要に応じて**延長（EXTEND）やフィレット（FILLET）**を使用して、線をつなげます。
→ **分解（EXPLODE）**してからでないと、フィレットやトリムがうまく機能しません。
下側の大きいフィレットは、オフセットして作成すると簡単です。
不要になった一点鎖線を**非表示（LAYOFFなど）にして、柱の内側の線をトリム（TRIM）**で整えます。
🔹 間仕切り壁の作図
間仕切壁も同じくマルチラインで描きます。
尺度や位置合わせを設定してから、指定の位置に作図します。
不要な部分はトリムで削除します。
→ トリム前に**分解（EXPLODE）**が必要な場合があります。
✅ 最後に：全体をチェック！
図面全体を見直して、線のズレや不要な線がないか確認しましょう。
描いた図のレイアウトも建築CAD検定試験３級の評価対象です。しっかり見直すことがポイントです。
作図手順を動画で確認したいかたは、こちらからご覧ください。
