建築CAD検定３級の過去問題、階段平面図を解説しています。

※117Aは建築CAD検定試験3級の開催回数とは関係ありません。このサイト独自の通し番号です。

この記事では、建築CAD検定3級の過去問題「A問題（階段平面図）」を図解付きで解説します。
初心者の方にもわかりやすいよう、作図の手順、間違えやすいポイント、時短テクニックまで紹介します。

✅ 完成例（完成イメージ）

●参考図と完成図は、2025年度版公式過去問題集に掲載されています。

参考図を見て作図したところ、図のように仕上がりました。あくまでも一個人で作図したものであり、完璧な解答とはなっていないことをご了承ください。また、著作権の観点から参考図を掲載することは控えさせていただいております。公式過去問題集や公式ガイドブックでご確認いただければと思います。

💡 作図のポイント

どこから描こうか迷ったときは…
　特徴的な形をみつける。今回の場合は五角形の形にに気づくことが作図の第一歩です
似ている形があるときは…
　複写や鏡像、回転の操作で描く方法を検討しましょう。

🛠 作図の手順

五角形を作図してオフセットする
階段部分を作図して円形状配列複写
手すり部分のトリムをして形を整える

🛠 作図の手順（図解入りで詳しく解説）

STEP 1：五角形を作図してオフセットする

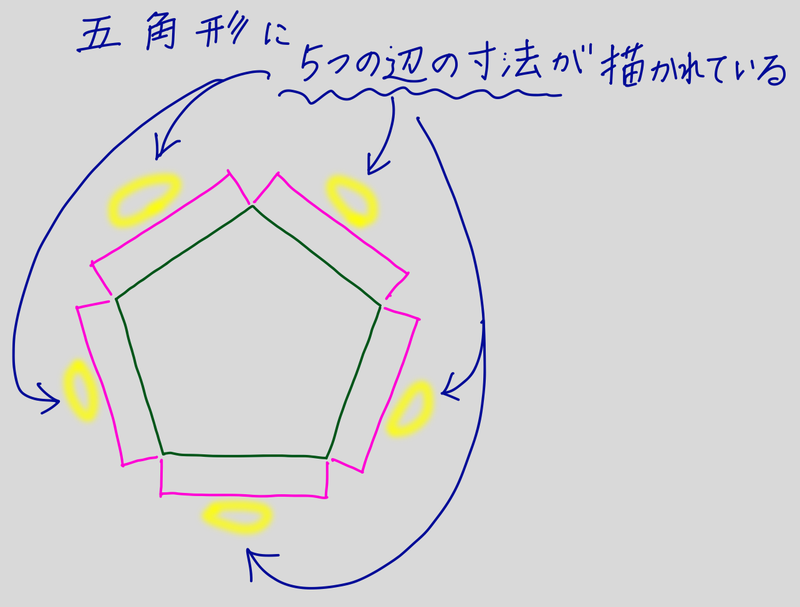

1-1.寸法が描かれている五角形を作図する

参考図をよく見ると、辺の長さ寸法の記載があることに気づきましょう。
ポリゴンコマンド(POL)で五角形を作図します。

◆五角形を描くには？

AutoCADで正多角形を描くにはポリゴンコマンド(POL)を使います。ポリゴンコマンドで多角形を作図する場合次の３つのオプションのどれかを設定すると描くことができます。

内接
外接
辺の長さ

この３つの中から適切なオプションを使います。今回は、参考図から「一辺の長さ」を使って五角形を描けるということがわかるので「辺の長さ」を設定して五角形を描けます。

◆ポリゴンコマンドの使い方を覚えていますか？

ポリゴンコマンドでの作図についてはこのリンクからからYouTube動画が見れます

もし、ポリゴンコマンドの使い方を忘れていたとしても、参考図に記載されている線分の長さや角度寸法から作図することができますので、試験でわからなくても落ち着いてくださいね。

1-2.五角形をオフセットする

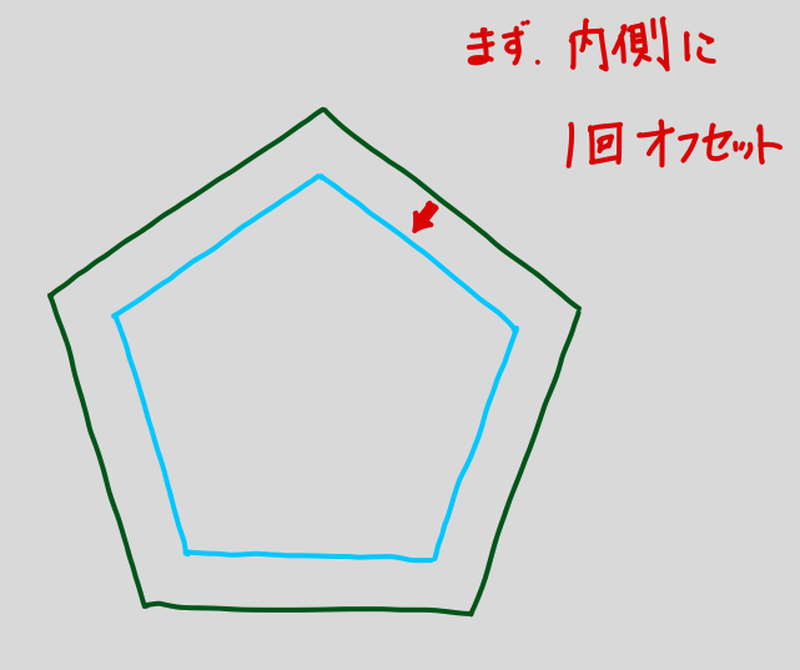

1-2-1.まずは、五角形を内側に１回オフセットします

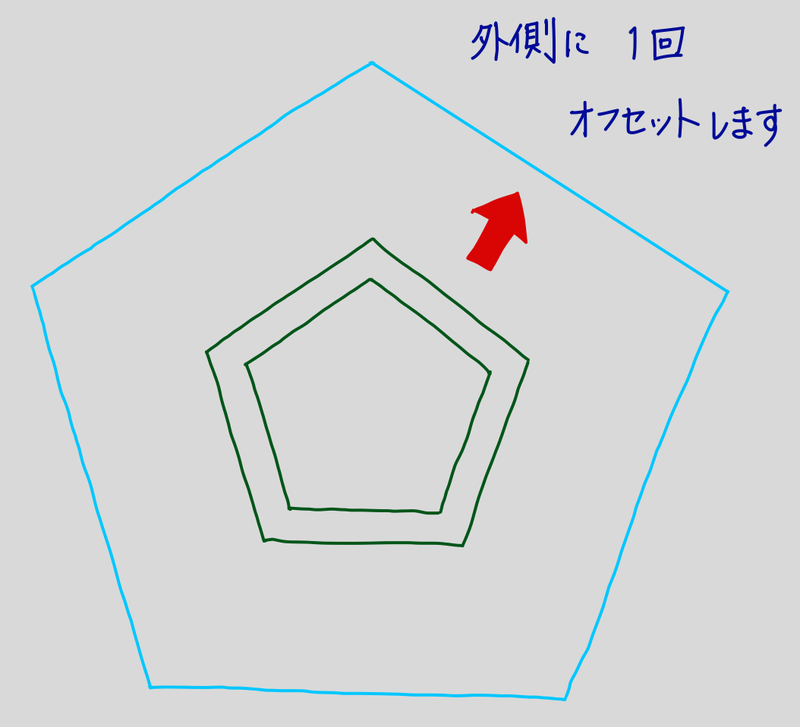

1-2-2.次に外側に１回オフセットします

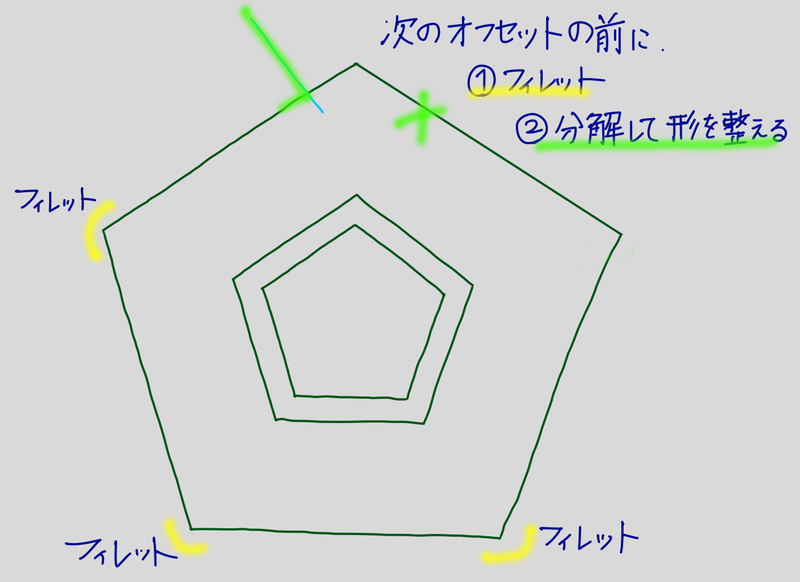

1-2-3.外側の五角形の角をフィレットしてから分解します

内側にオフセットした五角形の角には、フィレットがありませんが、外側にオフセットした五角形にはフィレットがあります。フィレットコマンド(FILLET)のオプションでポリライン(P)を設定すると、五角形の角が一度にフィレットできるので時短になります。五角形を分解してからだとそれぞれの角にフィレットしなくてはいけなくなるので、分解する前にフィレットしましょう。

分解した五角形は、図の通りに線分の追加や削除をして形を整えます。

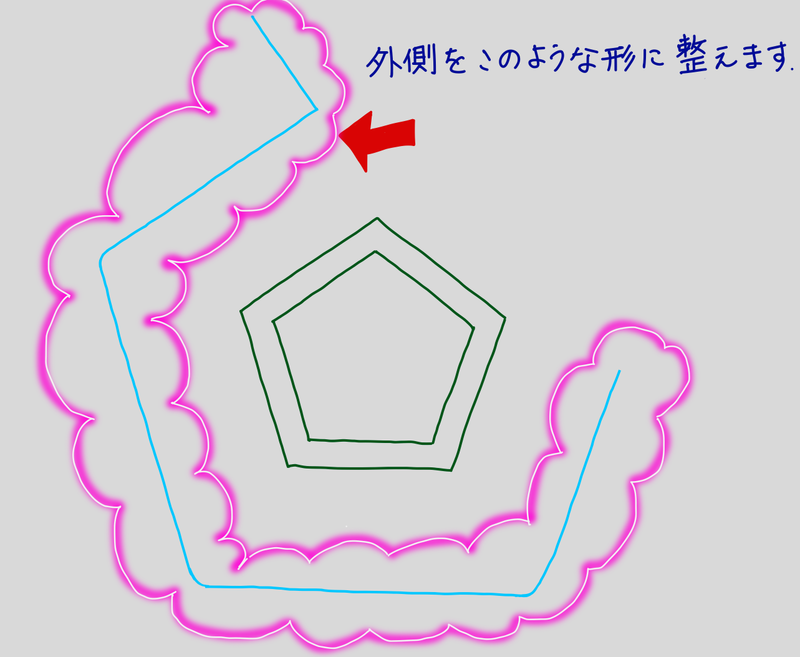

1-2-4.外側の五角形の形を整えて結合します

図の雲マークで囲んである部分が形を整えたものです。これを結合(JOIN)コマンドやポリライン編集コマンド(PEDIT)で結合します。結合することでオブジェクトを一度で選択できるようになり、次にするオフセットの操作が時短になります。

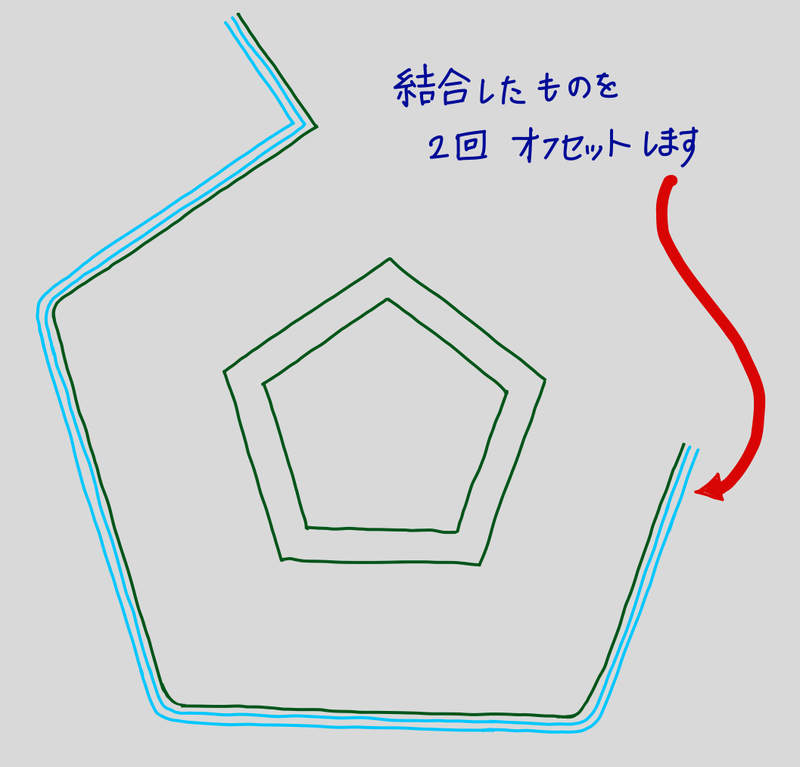

1-2-5.結合した形を外側に２回オフセットします

手すりの幅でオフセットします。最初にフィレットをつけてある部分は、フィレットの形を保ったままでオフセットされます。

STEP2：階段部分を作図して円形状配列複写

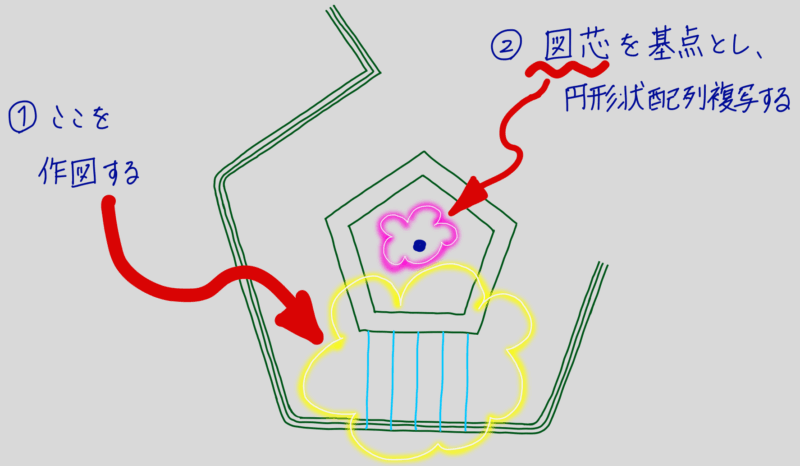

2-1.階段の踏板を作図する

階段の踏板は、五角形の１つの辺に対して５本の線分が垂直に描かれています。線分コマンド(LINE)で、１つの辺に対して５本の垂線を描きます。線分を１本描いたらオフセットや複写をして５本にします。この時、段板の間隔を正確に描きましょう。線分は、五角形の底辺の部分に作図すると描きやすいですよ。

2-2.階段の段板を円形状配列複写する

段板の５本の線分を円形状配列複写コマンド(ARRAYPOLAR)で各辺に複写すると時間短縮になります。円形状配列複写をする時の回転基点は、オブジェクトスナップで見つけることができます。オブジェクトスナップの「図芯」を設定することで、五角形の図芯が回転中芯です。

◆図芯とは？

「図芯」のオブジェクトスナップは、あまり使ったことがないかもしれませんね。もし図芯のオブジェクトスナップを使ったことがなかったとしてもあわてないでください。
五角形の頂点を通る「円」を作図して、円の中心を見つけてください。その中心を基点にすることもできますし、他にも、頂点から対辺を二等分する線分を描いた交点を見つけて図芯を探す方法もあります。

◆円形状配列複写とは？

ある点を回転中心とし、回転方向に等分した場所に複写することができます

円形状配列複写コマンドで３６０度を５等分した場所に複写しましょう。このときに、「自動調整」をOFFにしておくと、複写後にグループ化されないので必要のない部分を後からすぐに削除できます。もし、「自動調整」をONのまま複写してしまった場合は、「分解」コマンドで分解した後に、不要な部分を削除できますよ。不要な部分はトリムや削除しておきましょう。

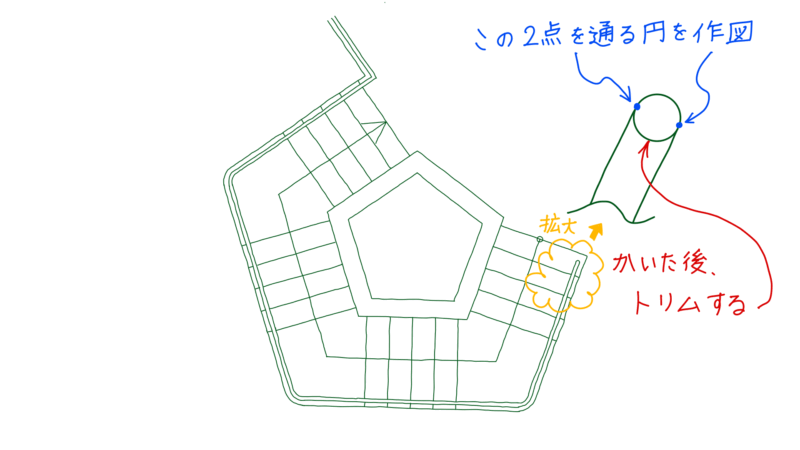

STEP3:手すり部分のトリムをして全体を仕上げる
